Компьютерный стол

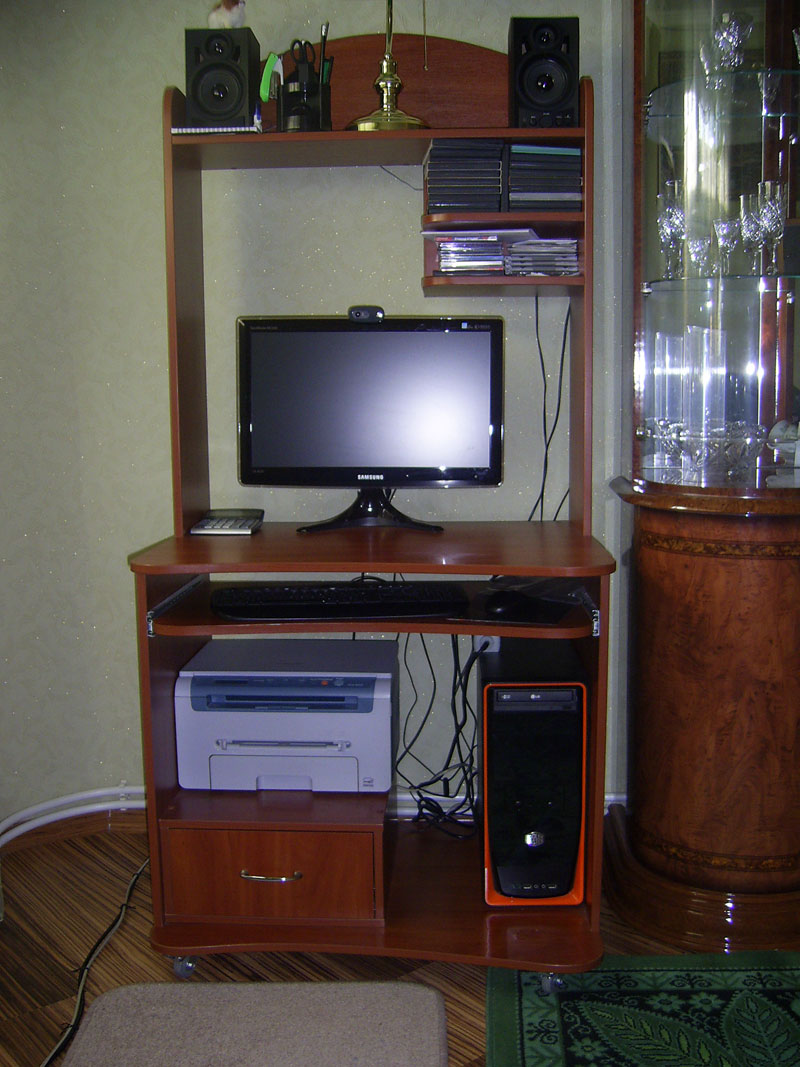

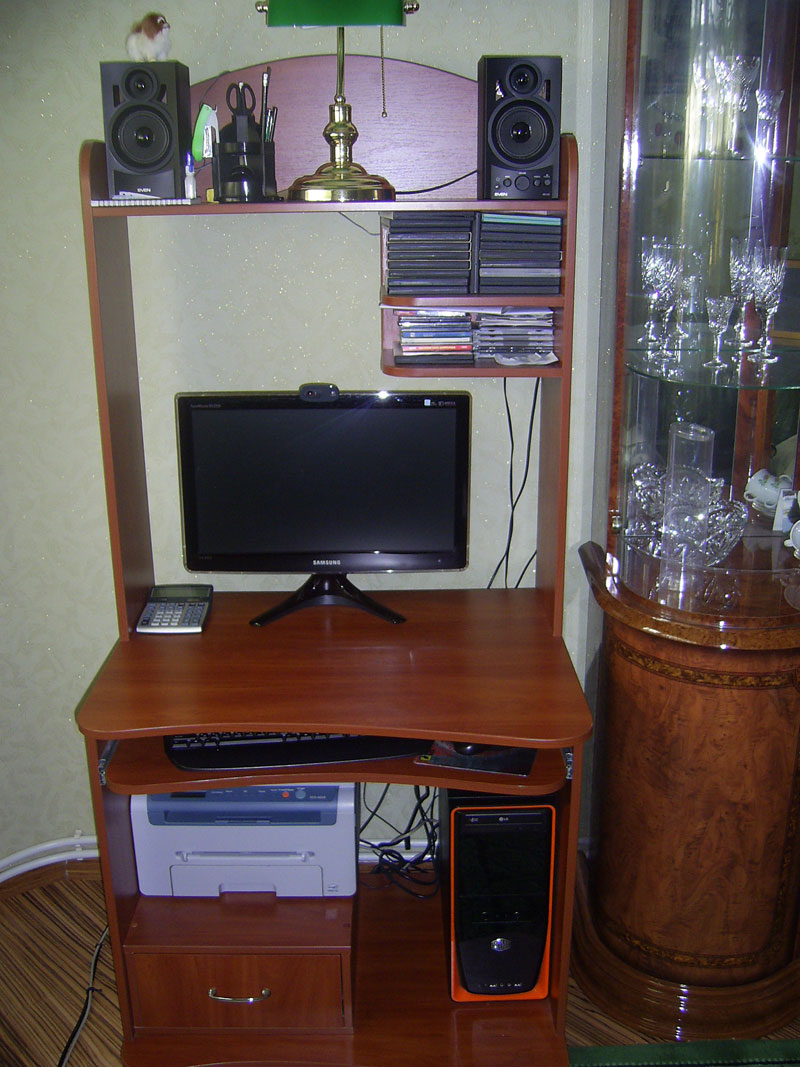

В этом уроке рассмотри компактный компьютерный столик с надстройкой. Такая компоновка компьютерного стола очень удобна когда пространство ограничено, а поставить нужно много чего. Как всегда привожу фото изделия.

Нажмите на фотографию чтобы увеличить!

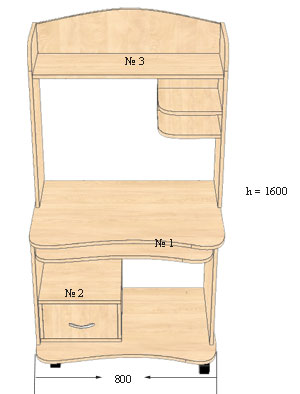

Рисунок

Смотрим деталировку ниже. Для удобства я распределил её на три части. Номера смотрим на рисунке выше.

Стол №1

658 х 500 – 2 шт – боковые стенки

800 х 650 – 2шт. – крышка/дно

741 х 450 – 1 шт. – клавиатура

Тумба №2

400 х 450 – 2 шт. – дно/верх

248 х 450 – 2 шт. – боковые стенки

218 х 418 – 1 шт. задняя стенка

175 х 309 – 2 шт. – внутренняя стенка ящика

185 х 400 – 2 шт. – боковая стенка ящика

210 х 410 – 1 шт. фасад

Надстройка №3

850 х 250 – 2шт – боковые стенки

768 х 250 – 1 шт. – полка

768 х 250 – 1 шт. – задняя стенка

300 х 270 – 2 шт. – задняя стенка/полка

300 х 234 – 2 шт. – полка

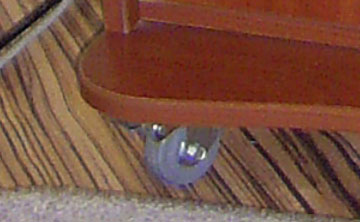

На стол установлены резиновые колеса с металлической основой. Рекомендую не экономить и не ставить здесь пластмассовые колеса.

Ниже показано, как вырезать крышку и дно.

По образу и подобию вырезаем клавиатуру, только устанавливаем наоборот. Так сделано в данной модели стола, вы же делайте так как вам больше нравиться.

Крышку крепим к боковым стенкам на металлические уголки, если есть желание можете посадить на шканты. Дно к боковым стенкам притягиваем при помощи конфирматов.

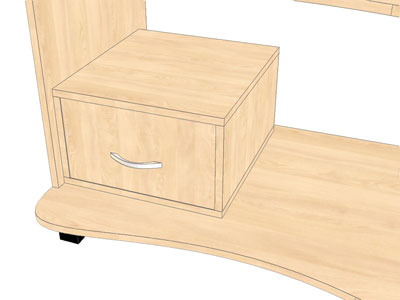

Рассмотрим шухлядку, она же полочка под принтер.

Как видно из рисунка, шухлядка установлена как отдельный элемент, тоесть имеет две боковых стенки, дно, верх и заднюю стенку из лдсп, вообщем полноценная тумбочка с одним ящиком. Стягиваем её с боковой стенкой стола и дном при помощи саморезов 3,5х30. Это кстати придаст жесткость столу, так как он, если вы обратили внимание, не имеет задней стенки. Не забудьте утопить направляющие, так как фасад внутренний.

Рассмотрим надстройку.

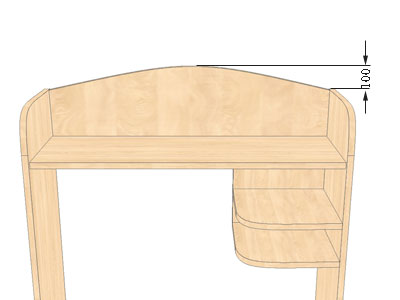

Сначала крепим терминал к полке при помощи конфирматов, затем крепим верхнюю заднюю стенку. Смотрим рисунок.

Боковые стенки надстройки стягиваем с крышкой при помощи конфирматов. Вроде бы рассмотрели все нюансы. На этом всё. До новых встреч.

Автор: Александр Иванов Дата добавления: 2012-01-12 Просмотров: 13516

Понравилась публикация? Поделись с друзьями:

Есть вопрос? Задайте на форуме поддержки!

Комментарии

Автор: Petru
Дата: 2012-01-13

Такой стол неудобен тем что некуда вытянуть ноги. И тем что клавиатура на выдвижной полке.
Все это приводит к быстрой утомляемости (затекают ноги и устают плечи).
Непонятно почему жесткость конструкции должна придаваться за счет шухлядки (слово-то какое!) -- можно спокойно сделать царгу как ниже уровня стола так и выше.
Принтер спокойно можно переселить на верхнюю полку, только ее надо сделать более глубокой.
Полки съедают полезное пространство, если хозяин захочет сменить монитор на больший или с более высокой ножкой, то придется удалять нижнюю полку надстройки.
Выдвижные ящики можно обустроить под верхней полкой.

Автор: admin
Дата: 2012-01-13

Спасибо за развернутый комментарий.
В данной конструкции нет смысла устанавливать дополнительную царгу, тем более, выше уровня крышки стола, так как жёсткость нижней конструкции стола придает именно «шухлядка» (сам не люблю это слово, зато его очень любят и понимают заказчики.)
Далеко не всем нравится, когда принтер установлен на верхней полке, тем более, если им пользуются не ежедневно.
На данном столе стоит монитор диагональю 22 дюйма (дальше осталось установить только плазму)
При полностью выдвинутой клавиатуре вполне хватает места для ног (при условии, что у человека не рост баскетболиста)
Ну и последнее. Данный стол изготовлен по эскизу заказчика и с учетом выдвинутых им требований и выложен на сайте с его разрешения.
В любом случае, это идея, от которой всегда можно оттолкнуться.

Автор: Анна
Дата: 2012-01-14

Спасибо за идею, хорошее решение в условиях нехватки места в наших квартирах.Лично мне очень понравилось, что принтер находится снизу - не давит (в переносном смысле

) на голову.

Автор: Александр
Дата: 2012-01-19

Ужас! Рядом что-то на вид дорогое, и тут это на колесах...Неверное движение и -Весело сыплется разная х..ня сверху. Заказчик ещё жив кстати?

Автор: Александр Иванов
Дата: 2012-01-19

Прежде, чем критиковать, надо хоть что-то в своей жизни сделать своими руками. Критиковать, оно ведь не мешки ворочать....

Автор: Александр
Дата: 2012-01-21

Да я не вас критикую, макет бы ему сделали, чтоб он посидел, ну неудобно же...Даже с виду.

Автор: admin
Дата: 2012-01-21

Александр, можете не верить, но самое интересное и ГЛАВНОЕ, что заказчик остался очень доволен данным столом, а указанных вами неудобств (кстати, немного в хамской форме) клиент вообще не испытывает.
Наше дело предложить идеею, а как воплощать её в жизнь и тем боле использовать её или нет, личное дело каждого.

Автор: Мао Дзе Дун
Дата: 2012-01-24

Когда-то компьютерные столы пользовались огромным спросом. А сейчас практически ушли в историю.
Теперь я чаще делаю столы под мобильные телефоны

Автор: Дмитрий
Дата: 2012-01-24

Путевый стол

Автор: АНДРЕЙ
Дата: 2012-01-26

А ЧЕМ ВЫРЕЗАЛИ ЛОБЗИКАМ ИЛИ НА СТАНКЕ

Автор: admin
Дата: 2012-01-26

Все криволинейны резы делаем лобзиком, затем шлифуем.

Автор: Константин
Дата: 2012-01-27

Спасибо за полезную информацию. Еще есть сайт о производстве компьютерных столов:
http://www.sdelay-stol.ru
Там тоже много полезной информации.

Автор: анатолий
Дата: 2014-11-26

похожий себе зделал
