Мини стенка под телевизор

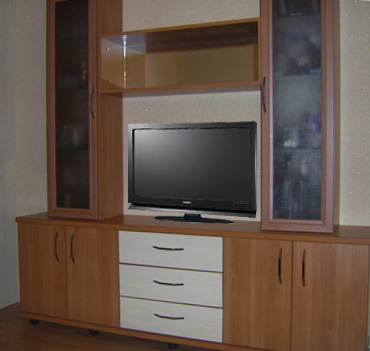

Предлагаю вашему вниманию небольшую стенку под телевизор, которую мы недавно изготовили. Комната небольшая, поэтому она никак не хотела умещаться в кадре, так что за качество фотографии извините. Цветовая гамма подобрана заказчиком, в принципе, это дело вкуса. Крышка и низ, выполнены из ЛДСП толщиной 25мм, это придает вид. Можно не искать (и тем более не тратится) ЛДСП такой толщины, а просто соединить две заготовки толщиной 16мм. В таком случае необходимо будет внести изменения в деталировку.

Деталировка:

1. Нижняя часть

1800х350-верхняя крышка-1шт (толщина ЛДСП 25мм)

1800х350-низ-1шт (толщина ЛДСП 25мм)

500х320-боковая стенка-2шт

500х320-перегородка-2шт

608х80-стяжная планка-4шт

520х80-стяжная планка-1шт

608х320-полка-2шт

300х120-боковая стенка ящика-6шт

461х120-внутренняя стенка ящика-6шт

492х309-фасад-4шт

529х159-фасад ящика-3шт

1797х520-задняя стенка (ДВП)-1шт

490х297-дно ящика (ДВП)-3шт

2. Верхняя часть

1200х250-боковая стенка-4шт

284х250-низ и верх пенала-4шт

283х250-полка-6шт (стекло 5мм)

850х250-низ и верх средней части-2шт

268х250-боковая стенка-2шт

1197х313-фасад (рамочный из профиля МДФ, наполнение стекло)-2шт

847х297-задняя стенка средней части (ДВП)-1шт

1197х313-задняя стенка пенала (ДВП)-2шт

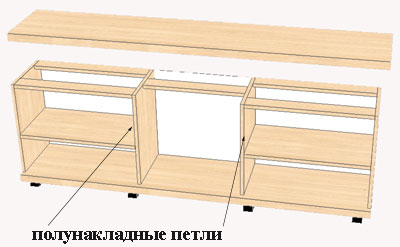

Обратите внимание, что при установке двух фасадов используются полунакладные петли. Крышка к нижней тумбе притягивается через стяжные планки на саморезы 3,5х30.

Разметка дна

Стенка установлена на ноги ОМ-50-50. Думаю, в изготовлении такой стенки нет ничего сложного, если ж у вас всё же возникнут трудности, пишите вопросы в комментариях. Чем сможем, поможем. Удачи!
