Пеленальный столик

Рассмотрим один из вариантов изготовления пеленального столика. Стол оснащен двумя выдвижными ящиками, установлен на металлические ножки высотой 100мм., а также украшен при помощи самоклеющейся пленки, что из этого получилось, вы можете наблюдать на фотографии чуть ниже. Украсить, конечно же, вы можете его как угодно либо не украшать вовсе. Все зависит от фантазии и желания.

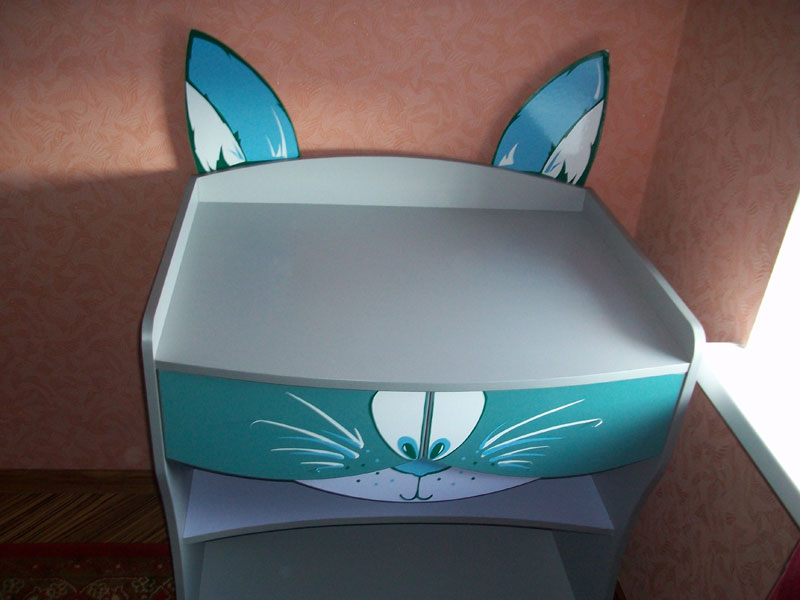

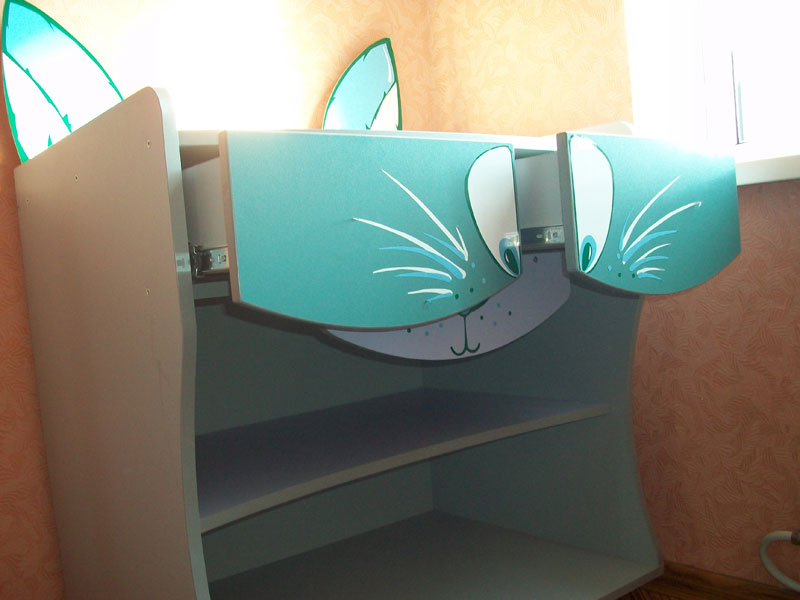

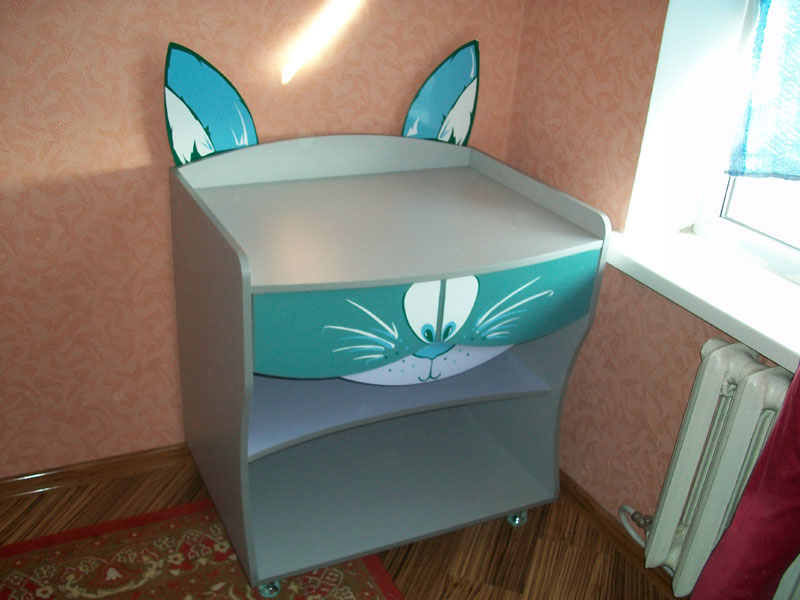

Нажмите на фотографию чтобы увеличить!

Деталировка

760 х 600 – 2шт – боковые стенкм

830 х 600 – 1 шт – дно

798 х 634 – 1шт – верх

798 х 500 – 1шт – полка

798 х 810 – 1шт – задняя стенка

798 х 130 – 1 шт – стяжная планка

460 х 130 – 1шт – фальшпанель

110 х 332 – 4шт – внутренние стенки ящиков

110 х 400 – 4шт – боковые стенки ящиков

140 х 564 – 1шт – перегородка

200 х 392 – 2шт – фасады

Крышка. Для задней стенки криволинейный рез делаем по такому же принципу, отступаем по 50мм от края.

Полка

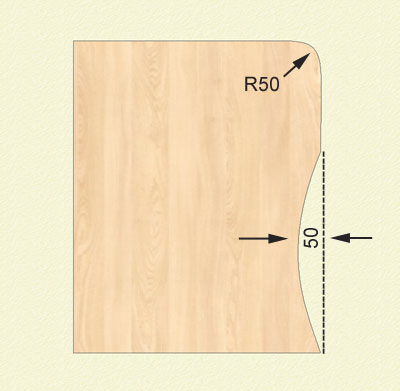

Боковая стенка

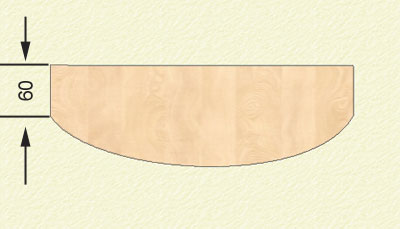

Фальшпанель. Нужна, только для декора, никакой функциональной нагрузки не несёт. Так что если не хотите украшать столик можно с ней вообще не заморачиваться.

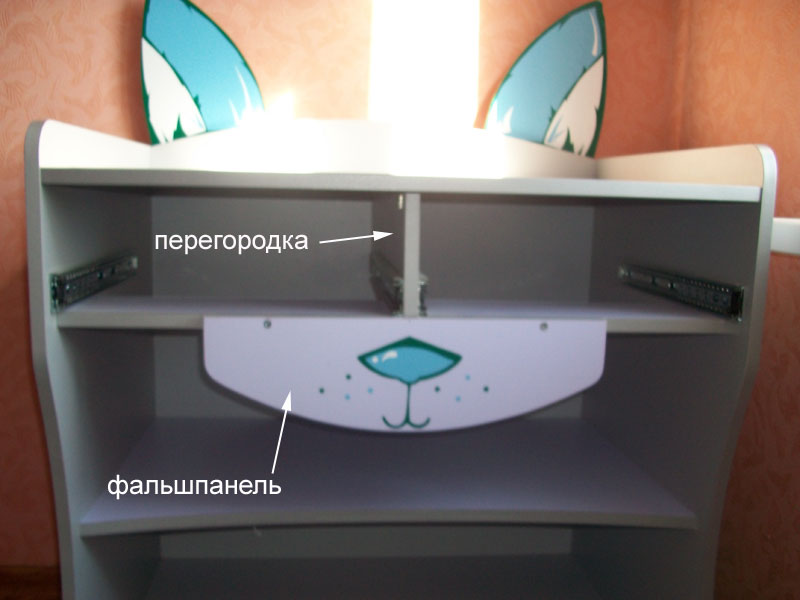

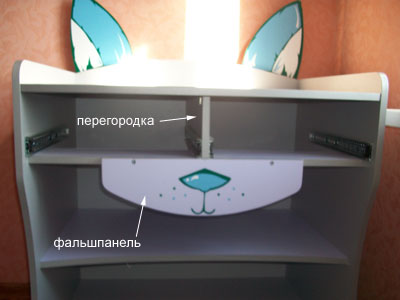

Фотография изделия без ящиков (нажмите чтобы увеличить)

Фасады внутренние, по этому не забываем, что направляющие на боковых стенках тумбы нужно утопить на 20мм. К перегородке направляющую крепим по краю, а на ящиках как обычно. Перегородка крепится на металлические уголки к крышке и на конфирматы к стяжной планке и задней стенке тумбы. Задняя стенка внутренняя полностью из ЛДСП.

Вроде бы рассмотрели все нюансы. Вот такой вот нехитрый, но вместе с тем весьма симпатичный пеленальный столик вы можете соорудить для своего чада. Удачи!

Автор: Александр Иванов Дата добавления: 2012-03-13 Просмотров: 14413

Понравилась публикация? Поделись с друзьями:

Есть вопрос? Задайте на форуме поддержки!

Комментарии

Автор: Larisa
Дата: 2012-03-14

Очень мило и компактно! Ничего лишнего!!!

Автор: Валентин
Дата: 2012-03-14

Спасибо за рассказы и подсказки. Они, как на уроках, оставляют зпознания.
Модель интересная.
До встречи.

Автор: Юрий
Дата: 2012-03-14

очень просто и оригинально,спасибо за идею Хотелось бы,такие же оригинальные и простые табуретки на кухню,заранее большое спасибо

Автор: Александр Иванов
Дата: 2012-03-14

Юрий, cделаем урок по табуреткам.

Автор: Лилия
Дата: 2012-03-14

Какой красивый столик ))) Жаль мы уже выросли из этого возраста )))

Автор: Андрей
Дата: 2012-04-03

здраствуйте Александр скажите пажалуйста как лобзикам отрезать дсп без сколав заранее спасибо

Автор: Александр Иванов
Дата: 2012-04-03

Андрей, Вы затроноли больную тему для многих.Одни пытаются клеить скотч, другие изобретают еще что-то. Самый лучший результат я лично достиг так: приклеил утюгом меламиновую кромку по линии разреза, а затем горячим утюгом ее снял. Ламинату ничего не будет, можете смело поэксперементировать.Кромку надо приклеить хорошо, что бы пилка не оторвала.Ну и желательно, что бы пилка была острой.

Автор: Денис
Дата: 2012-04-04

Александр, как по мне, то лучше вырезать шаблоны, отпилить лобзиком, а потом подогнать фрезером. Если лобзиком сразу отрезать распил будет не совсем ровным. Тем более, если клеить ПВХ, а не меламин.

Автор: Александр Иванов
Дата: 2012-04-04

Денис, Вы абсолютно правы, при обработке криволинейных деталей так и поступают как написали Вы. Просто бывают случаи, когда необходимо отрезать лобзиком без дальнейшей обработки торца детали фрезером или шлифмашинкой.
