Прямой компьютерный стол - продолжение

Рассмотрим еще одни прямой компьютерный стол. Аналогичный стол мы уже рассматривали в предыдущем уроке.

Цветовую гамму подбирал клиент.

Размеры: ширина: 1500мм, высота: 800мм, глубина: 600мм

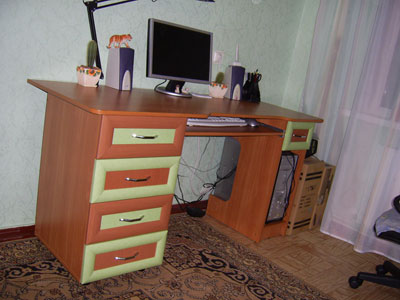

Нажмите на фотографию чтобы увеличить!

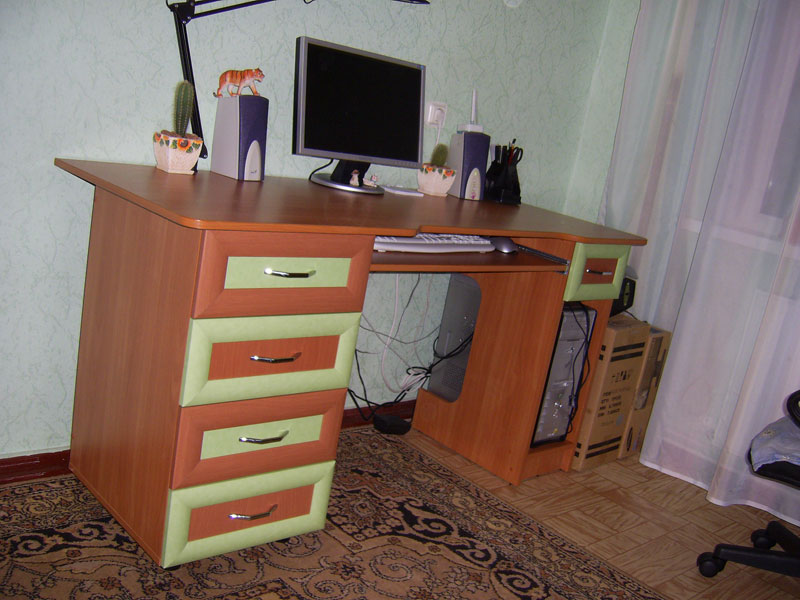

Данная модель не имеет открытых полок, а в тумбе под системный блок установлен выдвижной ящик и сделан доступ к системному блоку. На фото видно, что в крышке над клавиатурой сделан вырез, так вот я вам не рекомендую его делать, это не очень удобно.

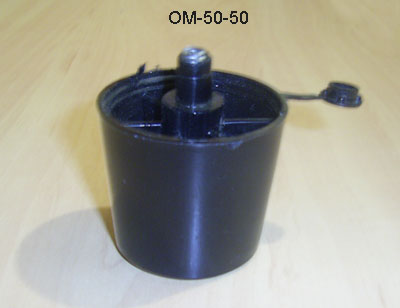

Тумба с выдвижными ящиками установлена на ножки ОМ-50-50. На выдвижные ящики установлены рамочные фасады.

Деталировка

1500 х 600 – 1шт – верх

740 х 200 – 1шт – царга

713 х 450 – 1шт – клавиатура

Тумба с ящиками

718 х 500 – 2шт – боковые сетнки

718 х 368 – 1шт – задняя стенка

400 х 500 – 1шт – дно

80 х 368 – 2шт – стяжные планки

140 х 309 – 8шт внутренняя стенка ящика

140 х 400 – 8шт – боковая стенка ящика

180 х 397 – 4 шт фасады

Тумба под системный блок

780 х 500 – 2шт – бока

100 х 228 – 1шт – сапог

228 х 500 – 1шт – дно

80 х 228 – 2щт – стяжные планки

140 х 169 - 2шт - внутренняя стенка ящика

140 х 400 – 2шт - боковая стенка ящика

180 х 257 – 1шт фасад

В сборке нет ничего сложно, тумбы стягиваются между собой царгой, крышка крепится к тумбам при помощи металлических уголков.

Вот и все. Удачи!
