Прямой компьютерный стол с надстройкой

Продолжаем тему компьютерных столов, разбираем прямой компьютерный стол с надстройкой.

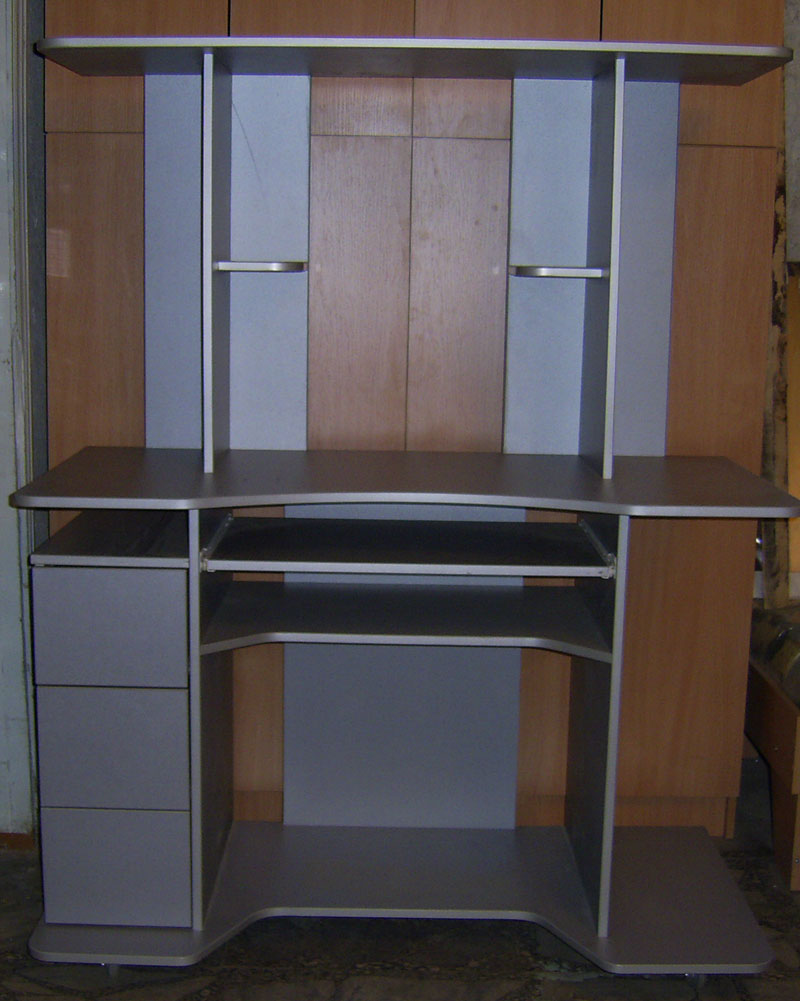

Нажмите на фотографию чтобы увеличить!

Как мы видим на фото, в столе предусмотрено три выдвижных ящика, под клавиатурой установлена полка. Весь стол установлен на резиновые колеса с металлическим основанием.

В надстройке мы видим две полки. Прежде чем их крепить нужно знать высоту монитора, который будет стоять на этом столе. Вообще целесообразность установки полок в данном месте я не вижу, но об этом и о конфигурации стола в целом поговорим немного позже. Сейчас же давайте просто разберем то, что видим на фотографии.

Деталировка

1200 х 600 – 2шт – верх/низ

668 х 500 – 3шт – боковые стенки/царга

700 х 484 – 1шт – полка под клавиатурой

673 х 450 – 1шт - клавиатура

Тумба с ящиками

652 х 484 – 1шт – боковая стенка

230 х 500 – 1шт – верх

652 х 214 – 1шт – задняя стенка

175 х 155 – 6шт – внутренняя стенка ящика

175 х 400 – 6шт – боковая стенка ящика

Надстройка

600 х 250 – 2шт

600 х 300 – 2шт

140 х 250 – 2шт полки

На рисунке показано как вырезать дно

Что касается вырезов в крышке и в полке под клавиатурой, делайте их на ваше усмотрение. Я бы изменил конструкцию стола так, полку под клавиатурой убрал вовсе, крышка вероятнее всего была бы ровной, убрал бы три выдвижных ящика, а сделал бы по одному ящику с обеих сторон под крышкой стола. Если же вам нравятся три ящика, их лучше установить с другой стороны, а на их месте поставить системный блок. Открытые полки в надстройке перенес на внешнюю сторону, причем сделал бы их по две, таким образом можно не привязываться к высоте монитора.

При таких изменениях конструкции данный стол был бы более удобен на мой взгляд.

Удачи!

Автор: Александр Иванов Дата добавления: 2012-03-17 Просмотров: 13599
