Что такое короткое замыкание

Все мы постоянно слышим это словосочетание, но далеко не все понимают, что это такое, особенно наши женщины. Часто оно ассоциируется у них с искрами, которые вылетают из неисправной розетки при попытке подключить фен или утюг. Спешу вас обрадовать: искры в розетке и короткое замыкание (или просто КЗ) – это не одно и то же. Хотя короткое замыкание может произойти и в розетке, на практике это происходит довольно редко. Расскажу немного, как произошло мое первое знакомство с этим явлением, и вообще с электрическим током.

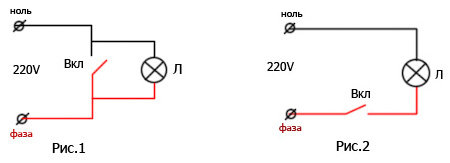

Мне было лет девять, я очень любил читать лежа в постели, и мне хотелось иметь лампочку над изголовьем кровати (о такой роскоши, как бра, тогда можно было лишь мечтать). Пока родителей не было дома, я нашел патрон, который крепится к стене, выключатель, и собрал, как умел вот такую схему (рис.1):

Неправильно (короткое замыкание) Правильно (выключатель в фазе)

В предвкушении того, что мое желание осуществится, я включил выключатель. Однако вместо того, что бы лампочка загорелась, пропал свет во всем доме. Надо сказать, я был весьма удивлен этому. К тому времени я уже знал, что такое пробки, и видел, как отец их меняет. А так же видел, что он делает, если закончились плавкие вставки. Надо признать, что отец никогда не устанавливал мощных жучков, а отделял обычно одну тонкую жилу из многожильного провода. Это, наверное, и спасло меня от беды, потому что я стал проделывать то же самое, когда весь запас плавких вставок был исчерпан. Однако ни к чему это ни привело. До сих пор помню свою злость на себя за то, что ничего не получается, а мне так хотелось похвастаться перед родителями, что сам что-то сделал. Я раскручивал выключатели, розетки, и ничего не понимал! Везде к выключателю и к лампочке подходит два провода, и у меня так же! Однако все лампочки в доме светят нормально, а моя не хочет, хоть лопни! К тому времени пришел отец, посмотрел на мои художества, и не знал, то ли ему радоваться, то ли плакать. Он-то прекрасно понимал, что если бы я попробовал установить вместо плавкой вставки хороший жучок, пожар мог возникнуть наверняка.

Отец подключил мою злополучную лампочку (рис.2), а затем начал доступно, насколько я мог понять, принялся объяснять, что такое короткое замыкание, и это был мой первый в жизни урок по электричеству. Надо сказать, что объяснять мой отец умел, и многое, хотя и не все, мне удалось понять. Я до сих пор благодарен ему за то, что он не стал меня ругать, запрещать и т. д. Я вырос, получил диплом инженера электрика, но свой первый опыт знакомства с электричеством помню очень хорошо. Был ли у меня страх? Конечно, был, глупо это отрицать. Но любопытство, и желание понять это загадочное электричество, взяло верх.

А теперь вернемся к тому, что же я сделал, и как я мыслил. И к розетке, и к выключателю, и к лампочке подходит два провода (о том, что есть ноль и фаза, я еще не знал). А раз так, то нет ничего проще! Беру с вывода розетки оба провода, присоединяю их на выключатель, и дальше два провода на патрон лампочки! Нажимаю на выключатель, и замыкаю через его контакты напрямую ноль и фазу! Вот вам и короткое замыкание! Если бы жучок выдержал, то проводка могла загореться, что привело бы к пожару. К счастью, все закончилось хорошо и для меня, и для нашего дома.

Вспомним опять закон Ома:

I=U/R

Как следует из него, сила тока в цепи обратно пропорциональна сопротивлению, и если сопротивление будет стремится к нулю, сила тока, в свою очередь, будет стремиться к бесконечности. Монтажные провода, которыми выполнена проводка в наших домах, обладают очень малым сопротивлением (но все-таки обладают!), в общем приближении его можно не учитывать. И когда фазный провод напрямую соединяется с нулевым, возникает режим короткого замыкания, в цепи появляется очень большой ток, пропустить через себя который провода не в состоянии, они начинают сильно нагреваться, и как следствие, гореть. То есть, короткое замыкание в проводке – это прямой путь к пожару. Чаще всего режим короткого замыкания в быту возникает в шнуре питания наших приборов, и обычно в непосредственной близости от вилки. Мы постоянно в этом месте перегибаем шнур, постепенно разрушая как изоляцию, так и сами провода, в результате чего фазный и нулевой провод могут замкнуться. Вот для защиты от этого явления и устанавливаются автоматические выключатели.

Причиной искрения в розетке является плохой контакт в месте соединения (на клемме). Что бы ее устранить, достаточно просто подтянуть контакты. К короткому замыканию это не имеет никакого отношения. Причем устранить необходимо немедленно после обнаружения, это также является распространенной причиной возникновения пожара! Еще одной причиной возникновения пожара, часто встречающейся в быту, является так называемый режим перегрузки.

Автор: Александр Иванов Дата добавления: 2012-09-21 Просмотров: 5099
