Выкройка мужской рубашки

Размер 176-100-82

Мерки:

С_Ш=20,5см – полуобхват шеи

С_Г =50 см – полуобхват груди

С_Б =50,5см – полуобхват бедер

Ш_Г = 19 см –ширина груди

Для построения выкройки нам понадобятся следующие расчетные величины:

Ш_СПИНКИ = Ш_СП +1,5см = 22см

Ш_ПОЛ = Ш_Г +1см = 20см

Ш_РУК = О_ПЛ + 9см = 40,7см

Ш_ПР = Ш_РУК /2 – 5см = 15,4см

Ш_СП = 20,5 см – ширина спины

Д_СТ1 = 51 см – длина спины до талии

Д_ПТ = 49,5 см – длина переда до талии

В_ПКП = 45,3см

В_ПКСП = 45,3 см

В_ПРЗ = 22,5 см = высота проймы сзади

Ш_П = 15,6 см – ширина плеча

О_ПЛ = 31,7 см = обхват плеча

Д_РУК = 62 см – длина рукава

Д_ИЗД = 80 см –длина изделия

Выкройка спинки.

выкройка мужской рубашки

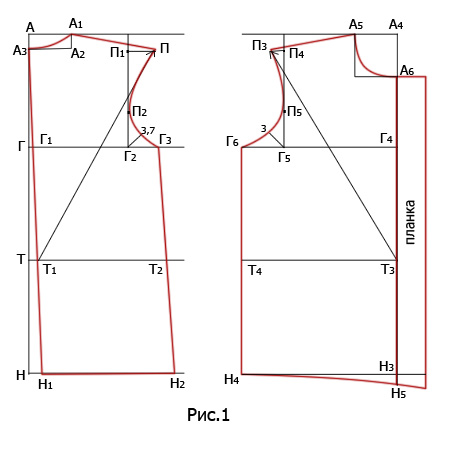

Строим прямой угол с вершиной в точке А(рис.1). Вниз от точки А откладываем:

АГ = В_ПРЗ + 3см = 25,5см

АТ = Д_СТ + 1см = 52см

АН = Д_ИЗД = 80см

Через точки Г, Т и Н проводим горизонтальные линии.

От точки Т вправо откладываем 1см и ставим точку Т₁ (отвод) :

ТТ₁ = 1см

Для построения линии горловины спинки от точки А вправо откладываем:

АА₁ =С_Ш/3 +1см = 20,5/3 +1см = 7,8см

А₁А₂ = АА₁/3 = 2,6см

АА₃ = А₁А₂

Точки А₃ и А₁ соединяем плавной линией.

Соединяем точки А₃ и Т₁ прямой линией и продолжаем ее вниз. На пересечении с линиями груди и низа ставим точки Г₁ и Н₁ соответственно.

От точки Г₁ вправо откладываем:

Г₁Г₂ = Ш_СПИНКИ = 22см

Далее от точки Г₂ вправо откладываем:

Г₂Г₃ = Ш_ПР/2 = 7,7см

Плечевой срез спинки оформляем таким образом. Делаем две дуги, из точек А₁ и Т₁ следующими радиусами:

R₁ = Ш_ПЛ +1,5см = 17,1см

R₂ = В_ПКСП +1см = 46,3см

На пересечении этих двух дуг ставим точку П.

Для оформления линии проймы вначале из точки Г₂ вверх проводим прямую линию. Затем из точки П влево проводим горизонтальную линию, и на пересечении с вертикальной линией ставим точку П₁. Для нахождения точки П₂ измеряем отрезок П₁Г₂, и делим его на три:

П₂ = П₁Г₂/3

Затем из точки Г₂ по биссектрисе угла откладываем 0,2(Ш_ПР +0,7см) = 3,7см

Через полученные точки плавной линией оформляем линию проймы.

Из точки Г₃ проводим вниз линию, параллельную линии отвода, и на пересечении с линией низа ставим точку Н₂.

Выкройка полочки.

Строим прямой угол с вершиной в точке А₄(рис.1). От этой точки вниз откладываем:

А₄Т₃ =Д_ПТ +0,5см = 50см

Далее проводим находим линии груди и низа:

Т₃Г₄ =ТГ

Т₃Н₃ = ТН

От точки Г₄ влево откладываем ширину полочки:

Г₄Г₅ =Ш_ПОЛ = 20см

От точки Г₅ влево откладываем половину ширины проймы и ставим точку Г₆:

Г₅Г₆ =Ш_ПР/2= 7,7см

Затем находим точки, необходимые для оформления линии горловины полочки:

А₄А₅ = С_Ш/3 + 1см = 20,5/3 + 1см = 7,8см

А₄А₆ = А₄А₅ +1см = 8,8см

Точку П₃ находят при помощи двух дуг, проведенных из точек А₅ и Т₃:

R₃ = Ш_ПЛ + 1,5см = 17,1см

R₄ = В_ПКП +1см = 46,3см

Для построения линии плеча соединяем точки А₅ и П₃.

Линию проймы строим анологично спинке. Вначале из точки Г₅ вверх проводим вертикальную линию. Затем из точки П₃ вправо проводим линию, и на пересечении с вертикальной линией ставим точку П₄. Отрезок П₄Г₅ делим на три и ставим точку П₅:

П₅ = П₄Г₅/3

Затем по биссектрисе угла из точки Г₅откладываем величину, равную 0,2Ш_ПР =3см

Через полученные точки плавно оформляем линию проймы переда.

Для оформления линии низа от точки Н₃ вниз откладываем 1, 5см, и ставим точку Н₅. Точки Н₄ и Н₅ соединяем плавной линией.

Ширина планки равна 2 – 2,5см. Планка (заход) может быть как цельнокроеная, так и притачная, в зависимости от модели. Цельнокроеная планка показана в статье выкройка рубашки для мальчика.

Рукав.

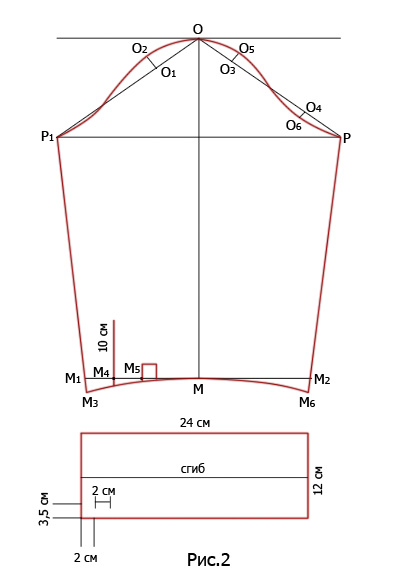

Строим отрезок РР₁, равный ширине проймы

РР₁ = Ш_ПР = 40,7см

Затем измеряем по выкройкам спинки и переда длину проймы. После этого из точки Р делаем дугу радиусом R= Д_{ПР ПЕРЕДА} – 1см. Из точки Р₁ делаем дугу радиусом

R₁ = Д_{ПР СПИНКИ} -1см. На пересечении этих двух дуг получаем точку О.

Из точки О вниз откладываем длину рукава минус 6 см (ширина манжеты):

ОМ = Д_РУК – 6см = 62-6=56см

ММ₁ = ММ₂ =13см

М₁М₃ = М₂М₆ = 1,5см

М₁М₄ =4см – линия разреза для застежки

М₄М₅ = 4см. Здесь делаем защип (показан прямоугольником).

Выкройка манжета представляет собой прямоугольник 24х12см. В готовом виде ширина манжеты 6см. На рис.2 показана разбивка петли. Ширина петли шире больше диаметра пуговицы на 0,4см.

Рукав на мужской рубашке втачивается без посадки, то есть длина оката рукава должна равняться сумме длины проймы спинки и длины проймы полочки.

Воротник с отрезной стойкой.

Воротник строится аналогично тому, как в статье выкройка рубашки для мальчика. Только на мужской рубашке величина В3В4 равна 6-8см, и ширина отлета В4В5 = 3,5см. Но опять же, все зависит от модели. Не забываем, что выкройка дана без припусков на швы.
