Обработка торцов криволинейных деталей. Самодельная шлифмашинка

Для качественной поклейки торца криволинейной детали необходимо, что бы он был обработан строго под 90⁰ к плоскости детали, без «заваливаний».

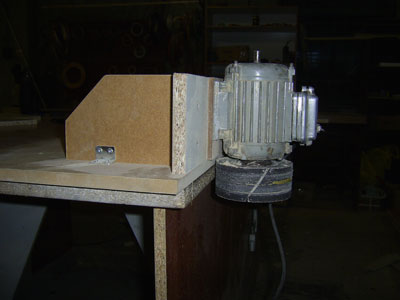

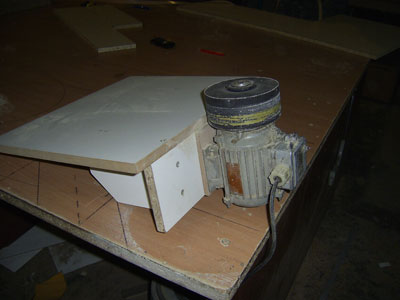

Бытует мнение, что этого можно добиться только фрезером. Полностью согласен с тем, что фрезер лучше, чем ленточная шлифмашинка. Однако мы для обработки криволинейки пользуемся вот такой самодельной шлифмашинкой:

Думаю, из фотографий все понятно. Барабан изготовлен из резины, диаметр его составляет 100 мм. Двигатель асинхронный, мощностью 90вт (можно 150вт). Наждачная бумага крепится гвоздиками 20мм. Барабану, который Вы видите на фото, 5 лет! Такое нехитрое приспособление позволяет шлифовать торец под углом 90⁰ к поверхности детали и, что очень существенно, им удобно и безопасно обрабатывать как наружные, так и внутренние радиусы. При обработке небольших деталей шлифмашинка крепится к рабочему столу, а при обработке крупногабаритных заготовок наоборот, шлифмашинку перемещают по плоскости детали.

Барабан должен быть именно резиновый, он работает намного мягче, чем металлический, от которого мы отказались после двух дней работы.

Есть идея шлифмашинку доработать: поставить копировальный подшипник. Но все не доходят руки. Просто настолько «набили» руку, что особой необходимости не видим.

Автор: Александр Иванов Дата добавления: 2010-11-07 Просмотров: 10031
