Как собрать комбинированную дверь для шкафа-купе

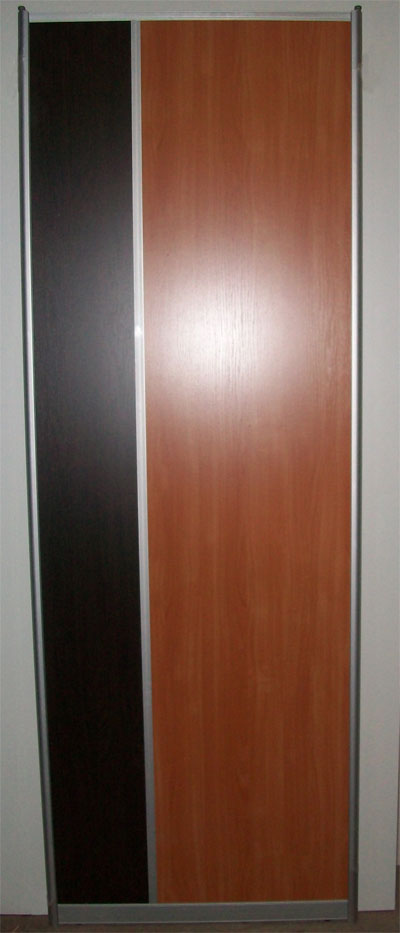

В данном уроке мы рассмотрим сборку комбинированной двери для шкафа-купе с наполнением из ЛДСП толщиной 10мм. фото которой Вы видите ниже.

Нажмите на фотографю чтобы увеличить.

Всю необходимую начальную информацию для сборки дверей шкафа-купе, Вы можете узнать из предыдущего урока: Как собрать зеркальную дверь для шкафа-купе.

Здесь же мы перейдем непосредственно к рассмотрению сборки комбинированной двери для шкафа-купе.

Для работы нам понадобятся новый элемент. Это соединительный профиль. Итак приступим.

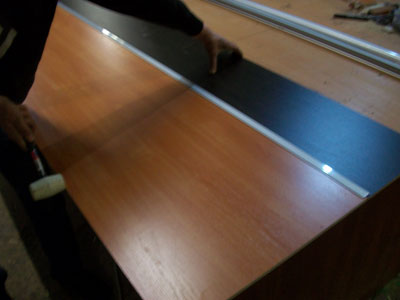

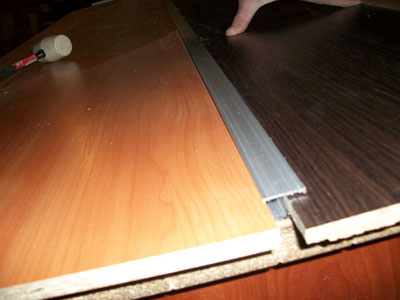

1. Сначала набиваем соединительный профиль на первую половину ЛДСП.

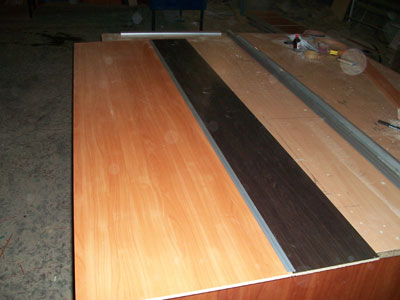

2. Далее соединяем вторую половину ЛДСП с первой.

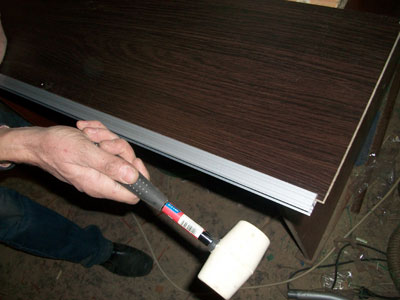

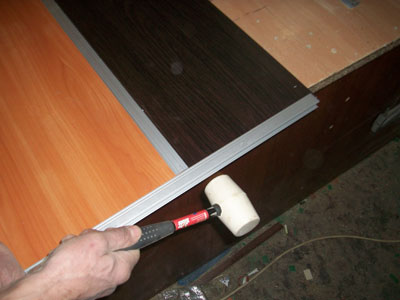

3. Набиваем верхний горизонтальный профиль.

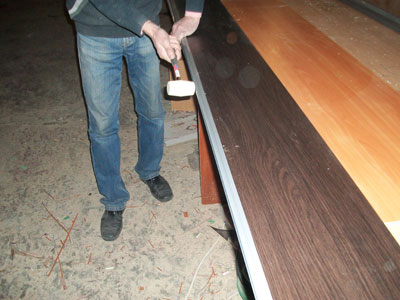

4.Набиваем на ЛДСП профиль-ручку. При этом профиль держим под некоторым углом к лицевой части ЛДСП.

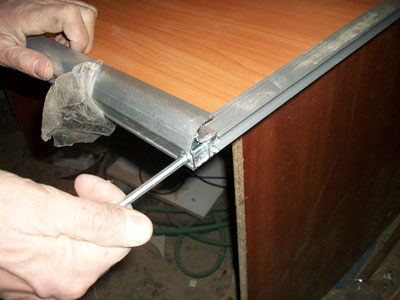

5. Соединяем ручку-профиль и верхний горизонтальный профиль.

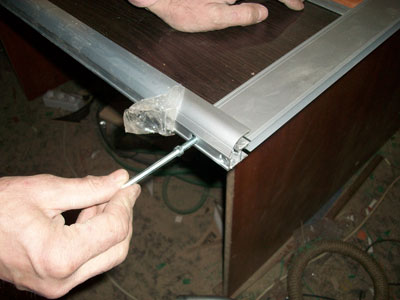

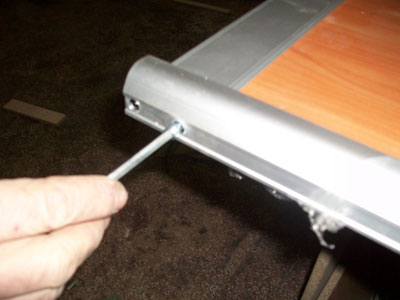

6. Соединительный винт затягиваем до момента, пока он не пройдет в нижнюю часть ручки-профиля.

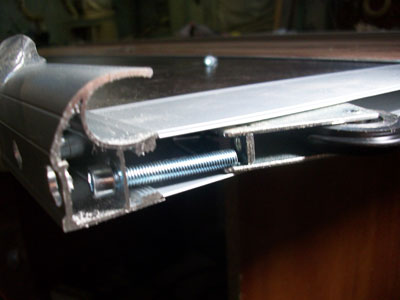

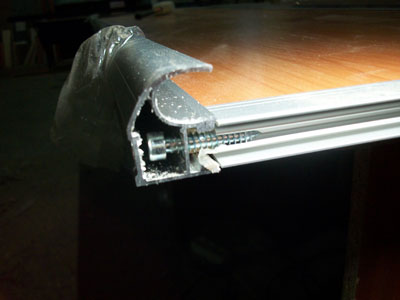

7. После того, как соединительный винт прошел в нижнюю часть ручки-профиля, вставляем верхний ролик в пазы ручки-профиля, и затем затягиваем соединительный винт. Т. е. головка соединительного винта одновременно зажимает верхний ролик.

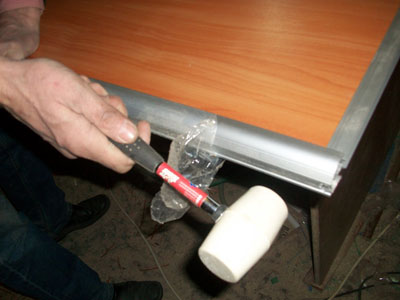

8. Соединяем профиль-ручку и нижний горизонтальный профиль.

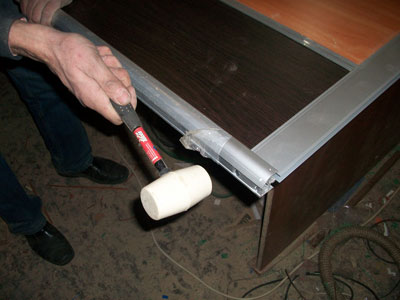

9. Набиваем профиль-ручку на вторую сторону.

10. Соединяем профиль-ручку и нижний горизонтальный профиль.

11. Соединяем профиль-ручку с верхним горизонтальным профилем.

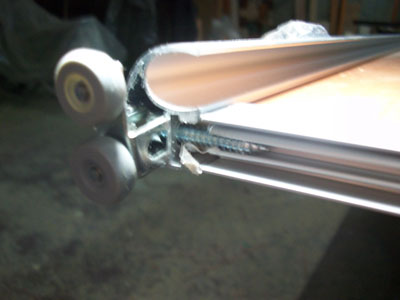

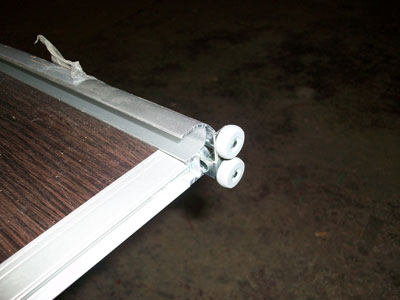

12. Устанавливаем нижние ролики.

Вот и все наша дверь готова. Надеюсь этот урок окажется для Вас полезен. Спасибо за внимание.
