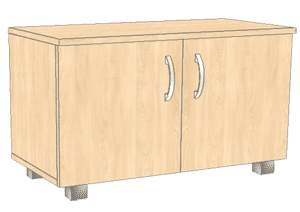

Тумбочка на ножках

Рассмотрим вариант изготовления нашей (а вернее, Вашей ) тумбочки на ножках. Как я уже говорил, ножки бывают различной высоты и дизайна, и цена их отличается в разы! Лично я отдаю предпочтение ножкам ОМ-50-50, или ножка – чашка. Она очень просто крепится, и, что существенно, регулируется изнутри. А это очень немаловажно, так как намного облегчает установку мебели. И цена у неё приемлемая.
Для изготовления тумбочки на ножках в первую очередь изменим деталировку из предыдущей главы.

Было:

484х 375 ----- 2шт ------ боковая стенка
768х 375 ------2шт ------дно + полка
800х 400 ------1шт ------верх
100х 768 ------1шт ------нижняя панель
768 х 80 ------2шт ------стяжная планка
381 х 397 ------2шт ------фасад
381 х 797 ------1шт ------задняя стенка

Вносим изменения.

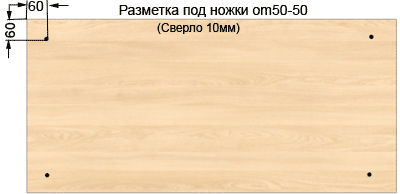

Тумбочка у нас на ножках. Значит, дно в этом случае будет накладное, т.к. в противном случае при нагрузке оно просто «уйдёт» внутрь изделия. Будьте внимательны, это очень распространённая ошибка! А её исправление стоит дорого.
Нижняя панель отсутствует. Но! При тех же габаритных размерах изделия, размеры деталей меняются. Высота ножек 50 мм. Привожу готовую деталировку, а Вы сравните её с предыдущей, и думаю без труда поймёте сами.

Стало:

418х 375 ------ 2шт ------- боковая стенка
768х 375 -------1шт -------- полка
800х 375 --------1шт --------дно
801х 400 -------1шт --------верх
768х 80 --------2шт -------стяжная планка
431х 397 -------2шт -------фасад
432х 797 -------1шт ------ задняя стенка
